每小時300噸花崗巖制砂生產線的破碎機型號如何選？
制砂生產線的破碎機選型有很多方案，對于花崗巖每小時產量300噸的制砂生產線來說，到底怎么選擇合適的型號規格呢？怎樣才能提高生產線的產能和砂石料的及配比，今天就向大家介紹一種比較好的破碎機選型方案。
一、300噸/小時制砂生產線工藝說明
1、制砂生產線技術要求：
石料類型：花崗巖
原料粒度：0~6mm石粉（主要原料）、6~10mm瓜子片（部分原料）；
石粉原料中，0~4mm占比30%，先篩出0~4mm，剩余4~6mm用于制砂；
產能要求：先期石粉原料，成品砂產能達到300噸/小時。后期增加瓜子片原料；
粒型要求：多棱立方體顆粒、水洗。
產能要求：先期石粉原料，成品砂產能達到300噸/小時。后期增加瓜子片原料；
粒型要求：多棱立方體顆粒、水洗。
2、制砂生產線工藝說明：
先期，0~6mm石粉為原料，先篩后破；
300TPH總產能，那么先篩出210TPH的0~4mm顆粒直接進行洗砂。篩出的90TPH篩上物（4~6mm）進行沖擊制砂；
破碎生產線改進后，石粉中4~6mm占比提高到到60%,那么制砂機產能需要滿足120TPH；
后期增加10%的瓜子片原料，那么制砂機的產能需要達到150TPH；
因此，制砂機的產能需要跨越三個階段：90TPH、120TPH、150TPH；
本方案采用的是VSI-8500沖擊式破碎機，單機產能達到70~100TPH（要素不同，產能不同）；
單機VSI-8500沖擊式破碎機，完全可以滿足第一階段90TPH制砂破碎的產能要求；
當制砂產能要求上升到120TPH的時候，顯現出單機VSI-8500沖擊式破碎機能力有所不足；
當制砂產能要求上升到150TPH的時候，需要增加第二臺制砂破碎機，方能滿足生產需要。
3、制砂破碎設備的標準：
上海恒源推薦采用的喂料機、振動篩、洗砂機，完全按照國家標準制造，振動篩選擇與采石場使用的設備和零部件通用；采用的沖擊式破碎機選用的是巴馬克技術制造，技術標準完全一致。

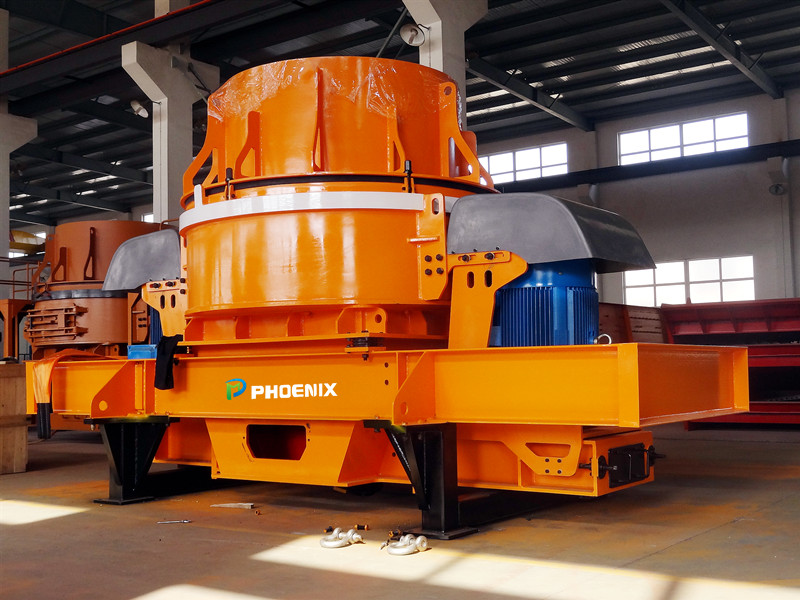

二、立軸沖擊式破碎機
1、易損件清單及材質：
2、沖擊式破碎機轉子圖示：
3、技術參數：
二、立軸沖擊式破碎機
1、易損件清單及材質：
| 序號 | 圖號 | 名稱 | 材料 | 數量 | 單重 |
| 1 | HY503.05-2 | 進料筒 | KmTBCr26 | 1 | 30 |
| 2 | HY503.07-1 | 反擊襯板 | ZGMn13-3 | 10 | 98.2 |
| 3 | HY503.10-17 | 分料盤 | KmTBCr26 | 1 | 22 |
| 4 | HY503.10-18 | 進料眼環 | KmTBCr26 | 1 | 27 |
| 5 | HY503.10.01-1 | 上襯板 | KmTBCr26 | 3 | 7.8 |
| 6 | HY503.10.01-4 | 下襯板 | KmTBCr26 | 3 | 7.8 |
| 7 | HY503.10.01-6 | 上耐磨夾板 | KmTBCr26 | 6 | 1.8 |
| 8 | HY503.10.01-7 | 中耐磨夾板 | KmTBCr26 | 6 | 1.5 |
| 9 | HY503.10.01-8 | 下耐磨夾板 | KmTBCr26 | 6 | 1.8 |
| 10 | HY503.10.01.02 | 主拋料頭 | 組合件 | 9 | 1.7 |
| 11 | HY503.10.01-3 | 副拋料頭 | KmTBCr26 | 3 | 1.8 |

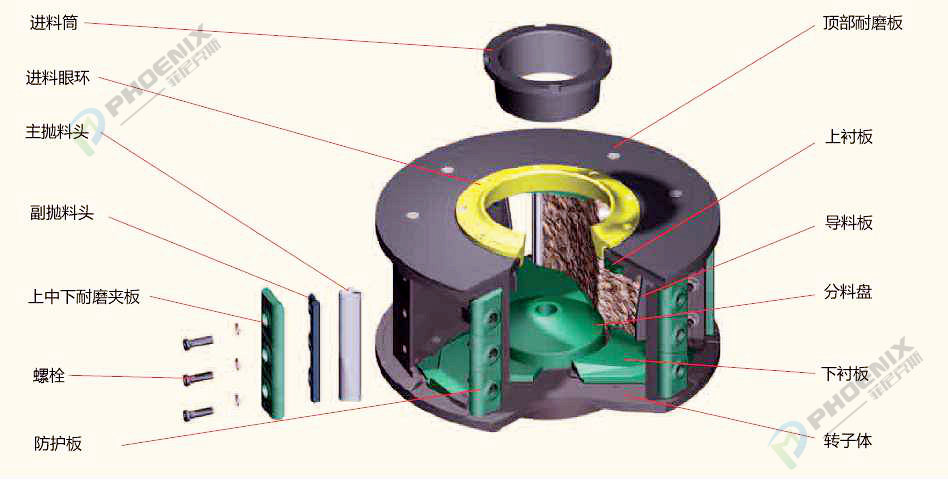

2、沖擊式破碎機轉子圖示：
3、技術參數：
| 沖擊式破碎機型號 | VSI8500 | ||
| 轉子直徑 | 890 | ||
| 入料粒度 | ≤70 | ||
| 通過能力(t/h) | 300t/h | ||
| 轉子轉速(r/min) | 1572.5 | ||
| 型號 | Y315M2-4 | B5 | |
| 電動機 | 功率 | 2×160 | kw |
| 轉速 | 1480r/min | ||
| 機器重量(T) | 22 | ||
| 外型尺寸（L×W×H）(m) | 5.5*4.5*2.28 | ||
4.、標準件品牌：
電機均采用國內品牌電機；
軸承建議采用進口品牌。

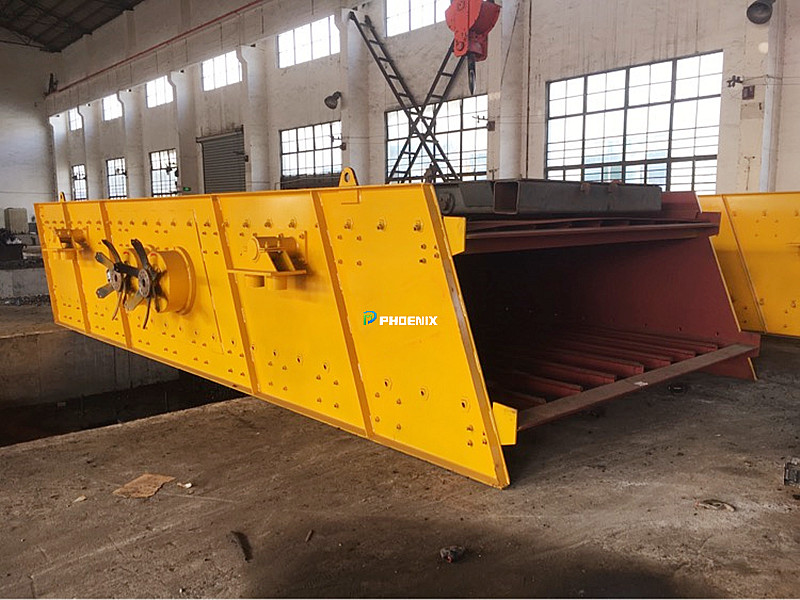

三、圓振動篩
1、易損件清單及材質：
| 序號 | 圖號 | 名稱 | 材料 | 數量 | 單重 |
| 1 | HY706.01-9 | 篩網 | 耐磨鋼絲 | 2層 | 40 |
| 2 | HY706.02-7 | 漲緊板 | Q235A | 48件 | 5 |
| 3 | HY706.02-6 | 漲緊板螺栓 | 8.8級 | 96件 | 0.5 |
| 4 | HY706.03-1 | 軟聯接 | 橡膠 | 6片 | 0.8 |
2、技術參數：
| 振動篩型號 | 2YK3072 | |
| 篩面規格 | 3000*7200 | |
| 最大入料粒度 | 300 | |
| 篩分能力(t/h) | 260-800 | |
| 振動頻率(r/min) | 12.16 | |
| 型號 | Y225S-8 | |
| 電動機 | 功率 | 22KWx2 |
| 轉速 | 730轉/分鐘 | |
| 機器重量(T) | 11.7 | |
| 外型尺寸（L×W×H）(m) | 7350*3500*2120 | |
3、標準件品牌：
電機均采用國內品牌電機；
軸承建議采用國內品牌。
軸承建議采用國內品牌。

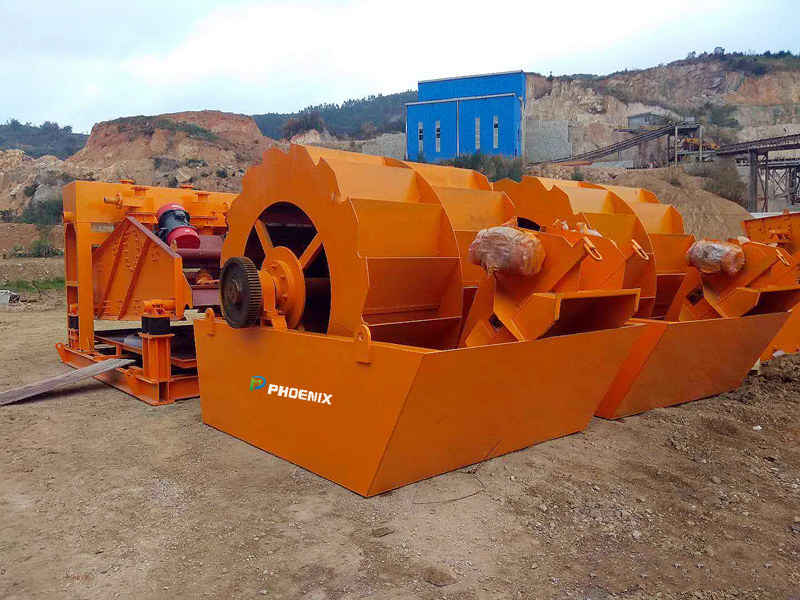

四、輪式洗砂機
1、易損件清單及材質：
| 序號 | 圖號 | 名稱 | 材料 | 數量 | 單重 | ||
| 1 | HY906.01-9 | 篩網片 | 10kg/件 | 32 | 10kg/件 | ||
2、技術參數：
| 輪式洗砂機型號 | XS-3016 | |
| 直徑 | 3000 | |
| 最大入料粒度 | 10 | |
| 主機轉速 | 1.6轉/分鐘 | |
| 處理能力(t/h) | 80 | |
| 型號 | Y200L-8 | |
| 電動機 | 功率 | 15KW |
| 轉速 | 750轉/分鐘 | |
| 機器重量(T) | 7.8 | |
| 外型尺寸（L×W×H）(m) | 3.8*2.69*3.1 | |
3、標準件品牌：
電機均采用國內品牌電機；
軸承建議采用國內品牌。
五、控制系統：

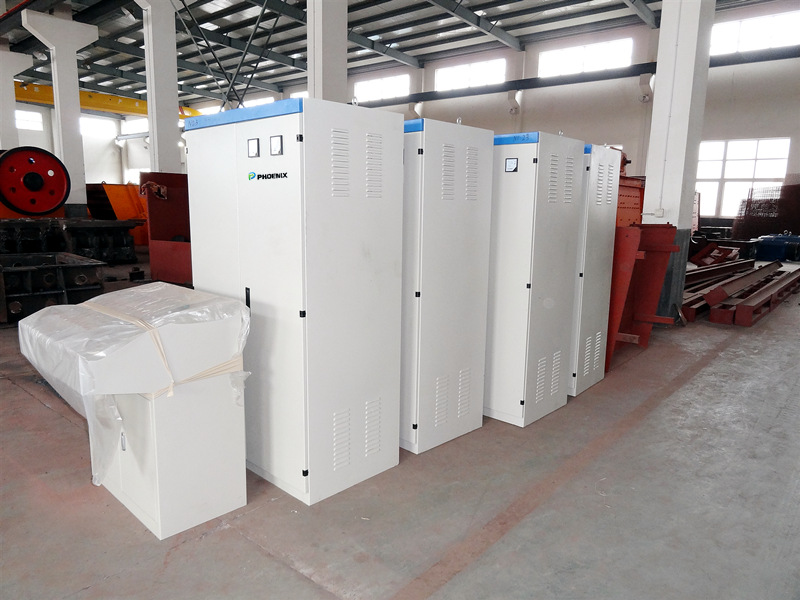

1. 控制系統分為控制臺和啟動柜；
2. 控制臺主要為操作使用通過控制臺的啟停按鈕實現破碎機設備的啟動和停止；
3. 啟動柜：主要實現破碎機設備的降流、降壓安全啟動；
4. 使用電器元件主要為國內知名品牌，用戶也可以自定品牌；
5. 沖擊式破碎機采用自耦降壓?jiǎn)?dòng)振動篩采用星三角啟動。
六、其它說明：
1. 我司提供主機設備及控制系統主機設備供貨范圍如上述清單所述；
2. 提供工藝設計及施工圖紙簽訂合同后我司工程師到現場勘測地形并出圖交流；
3. 混凝土施工、皮帶輸送機制造、鋼結構件制作、設備安裝均由用戶自行安排完成；
4. 破碎機安裝調試期間我司工程師到現場指導安裝。安裝結束后我司負責調試運行；
5. 現場安裝使用的所有電線、電纜均由用戶自行采購我司控制系統不含外接電線電纜；
以上就是時產300噸花崗巖制砂生產線的破碎機選型方案，客戶對于其他破碎制砂生產線有任何疑問，可以撥打本司銷售熱線，我們技術人員會第一時間回答您的疑問，并給出一個滿意的設計方案，歡迎前來詢價！
本文來源于上海恒源冶金設備有限公司，本司保留對非法拷貝復制和傳播此文中的圖片及文字信息者的法律申述權利，請尊重原創，轉載請保留文章出處，謝謝閱讀和分享！
