磨粉機簡介：
磨粉設備主要包括擺式磨粉機、雷蒙磨粉機、高壓微粉磨粉機、高壓懸輥磨粉機、超壓梯形磨粉機、直通式離心磨粉機、三環中速磨粉機。主要適用于加工莫氏硬度9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料的高壓微粉磨粉機加工，在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用，是加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗巖、白云石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的理想選擇，物料的成品細度可在0.613毫米到0.033毫米之間調整。
磨粉機原理：
在磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
磨粉機性能特點：
1.獨特的設計。主機磨腔內，在梅花架上部設計了1500kg—2000kg的加壓裝置，同等動力下，產量提高10-30%，研磨裝置對物料的碾壓力提高了800-1500kgf, 成品細度最細可達1000目；
2.物料適用性強，可針對莫氏硬度9.3級以下的各種物料；
3.除塵效果完全達到國家的標準；
4.磨輥裝置采用優質高效的加工工藝，重疊式多級密封保證了良好的密封效果；
5.磨輥、磨環更換周期長，剔除了離心粉碎機易損件更換周期短的弊病；
6.研磨裝置采用重疊式多級密封，密封性能好；
磨粉機參數：
|
產品型號 |
磨輥 |
磨環 |
最大進料粒度 |
成品粒度 (mm) |
主機功率 (kw) |
||||
|
個數 |
直徑 |
高度 |
內徑 |
高度 |
磨粉機 |
||||
|
4R3216 |
4 |
320 |
160 |
970 |
160 |
210 |
20 |
0.044～0.125 |
≤37 |
|
5R4119 |
5 |
410 |
190 |
1270 |
190 |
≤75 |
|||
|
6R4528 |
6 |
450 |
280 |
1600 |
280 |
350 |
35 |
≤132 |
|
擺式磨粉機配套功率表：
|
型號 |
主機 |
鼓風機 |
鄂式破碎機 |
分析機 |
畚斗提升機 |
電磁振動給料機 |
|
4R3216 |
37 |
37 |
15 |
5.5 |
3 |
0.06 |
|
5R4119 |
75 |
75 |
7.5 |
0.2 |
||
|
6R4528 |
132 |
132 |
22 |
11 |
7.5 |
0.25 |
擺式磨粉機標準產量：
|
產品型號 |
莫氏硬度（級） |
||||
|
≥2～3 |
>3～4 |
>4～5 |
>5～6 |
>6～7 |
|
|
產量（噸/小時） |
|||||
|
4R3216 |
2.6～4.5 |
2～3.5 |
1.6～3 |
1.2～2.5 |
1～2 |
|
5R4119 |
5～8 |
4～6 |
3.2～5 |
2.5～4.5 |
2～3.5 |
|
6R4528 |
19～25 |
14.5～19 |
11～14.5 |
8～11 |
6～8 |
擺式磨粉機部件性能：
|
產品型號 |
主機轉速（r.p.m.） |
分析機（r.p.m.） |
畚斗提升量（m3/h） |
鼓風機Blower |
|
|
風量(m/h) |
風壓(Pa) |
||||
|
4R3216 |
130 |
30～300 |
16 |
19000 |
2700 |
|
5R4119 |
103 |
43000 |
|||
|
6R4528 |
82 |
28 |
58000 |
6860 |
|
注：在粉磨細度200目/英寸（0.075毫米）通篩率75%條件下的標準產量

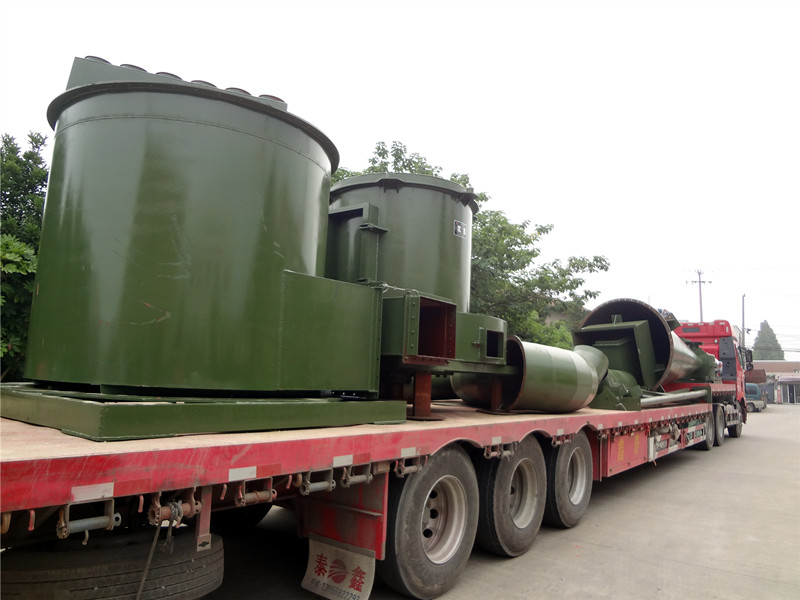

磨粉機發貨圖片：

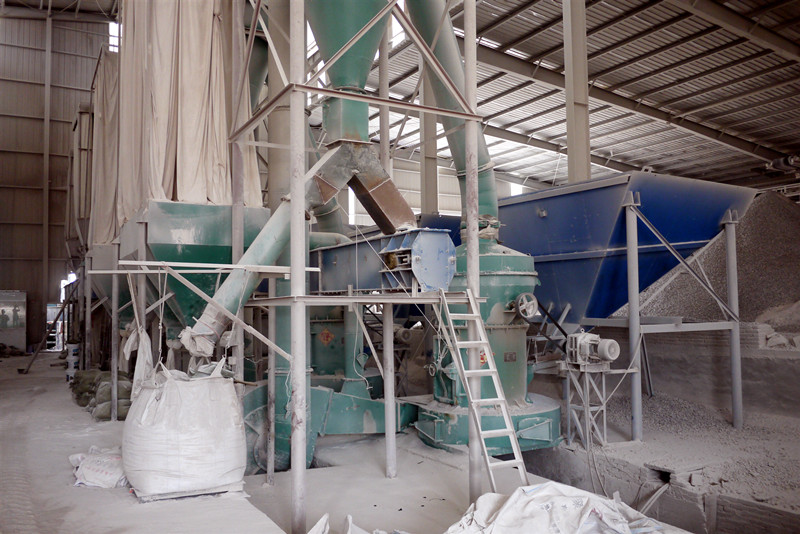

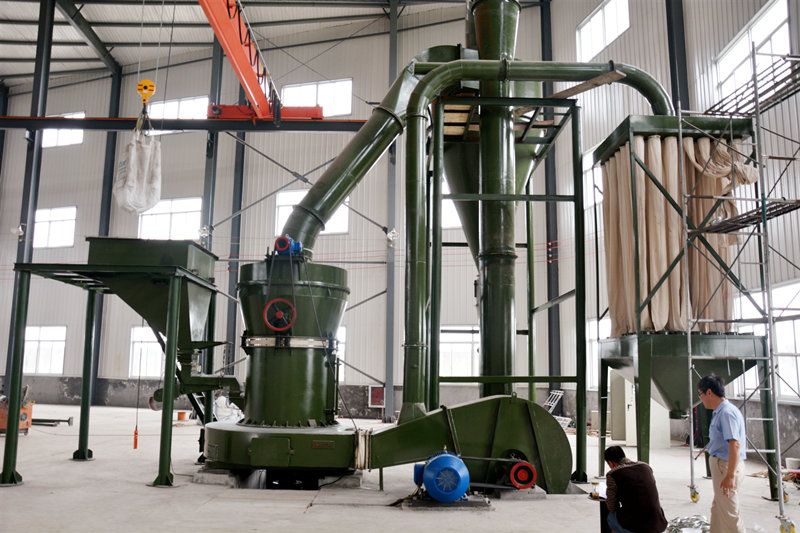

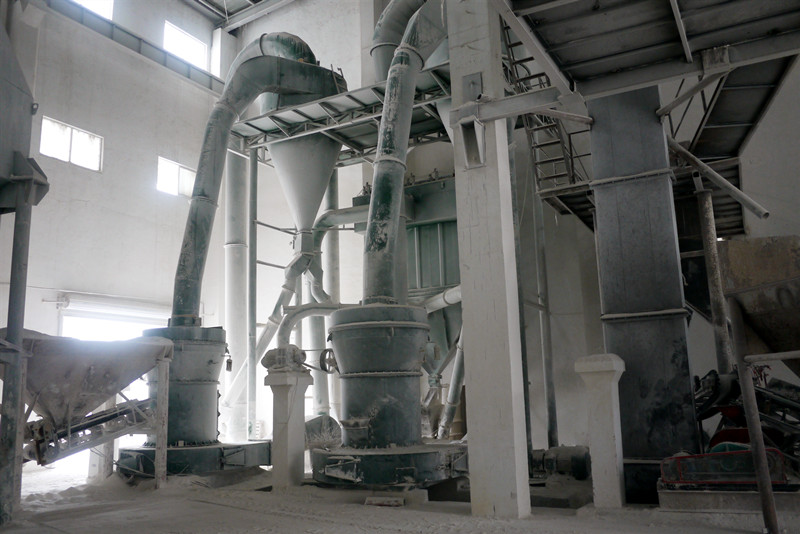

磨粉機現場圖片：
磨粉機視頻：
磨粉機價格：
價格由客戶選購的型號來決定，因此請客戶撥打電話來索取。
磨粉機采購電話：4008202021
返回首頁
-
2019-12-26
- 皮帶機托輥簡介： 皮帶輸送機托輥是皮帶輸送機最重要的組成部分，也是皮帶輸送機占據數量最多的一種部件。皮帶輸送機托輥不同于物料輸送用的無動力滾筒，雖然組成形式和外觀上...[詳細]
-
2019-12-26

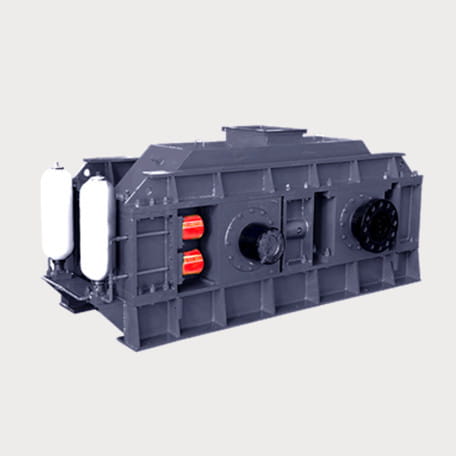

- 多功能雙齒輥破碎機產品優勢：性能可靠操縱方便：移動破碎站采用我公司性能優異的破碎機、振動篩和給料機，質量穩定可靠；操縱系統選用進口的伺服先導操作系統，操縱輕便，控...[詳細]
-
