顎破更換顎板的步驟和注意事項
當顎破的固定、活動顎板在磨損掉齒高的15%(約留下6mm—8mm)時,應予以更換,否則將引起載荷突變而損傷設備。本文描述更換顎板的步驟以及在更換過程中需要注意的事項。以下拆卸更換方法對活動顎體和固定顎體均適用,本文主要講述的是活動式顎體顎板的更換步驟。

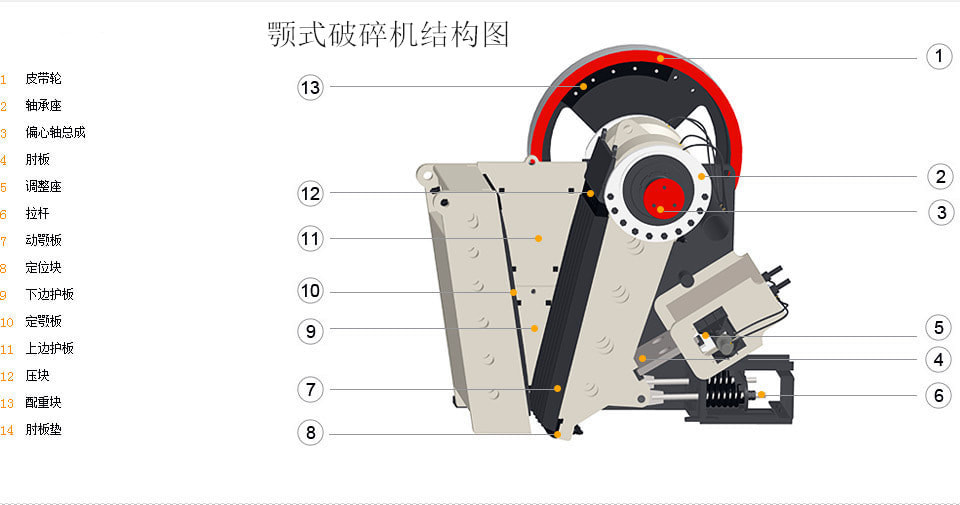

上圖為顎式破碎機結構圖,7為動顎板,10為定顎板
首先在更換顎板前,需要了解動顎體的結構組成以及各部件的重量,以便選擇合適的起吊裝置。每個廠家生產的顎破部件重量都不同,因此以廠家給的產品參數為準。本文以表1中的部件和重量為準。
表1:顎板重量
說明 | 數量 | 備注 |
固定齒板 | 1 | 靜止式顎體,重量 2690 kg |
動顎齒板 | 1 | 活動式顎體,重量 1691 kg |
然后在拆除顎板前,需要先拆下動顎楔塊,拆除方法參見本網站以前的文章,文章地址:http://bevjemb.cn/china/xwzx/hydt/1085.html
提醒注意!更換顎板時一定要注意碾壓危險,切勿將外面的起吊眼焊接到顎板上。請務必使用顎板上的起吊孔和隨顎式破碎機提供的起吊工具。
接下來詳細介紹拆下顎板的步驟:
1、拆下兩個顎體之間的撐材。再次強調拆除時要預防碾壓危險,有關顎板的重量,請參見上表1。確保動顎體后傾,以便釋放動顎楔塊或露出起吊孔時,顎板不會向前掉落。釋放顎板或露出起吊孔時,切勿站在破碎室內。
建議使用的工具
撬桿、起重索具和鏈子、移動式吊車、提升工具

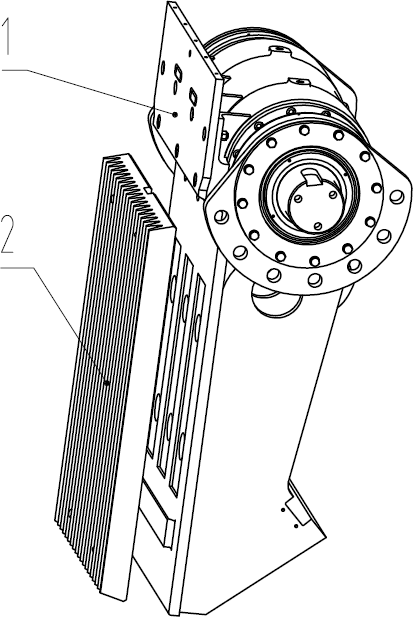

圖中所示:1—動顎護板;2—動顎齒板
2、使用撬杠頂住顎板的上端,將顎板(2)從顎體上釋放下來。
3、將移動式吊車的吊鉤垂直定位在破碎室上面。注意!確保起重機能夠相對顎式破碎機縱向移動。
4、在顎板(2)和動顎護板活動式顎體)(1)或前墻(靜止式顎體)之間使用撬杠掀開起吊孔。
5、從起吊孔上拆除任何海綿橡膠條或者碎布。
6、將提升工具(隨破碎機提供)掛在移動式吊車的吊鉤上,將提升工具的吊鉤連接到起吊孔上。操作過程中需注意預防碾壓危險,如果顎板磨損的太嚴重,起吊孔會磨損或變形,上海恒源冶金設備有限公司強烈建議在出現這種情況以前更換顎板。
7、拿起吊索中的下垂部分,此時一定要注意懸吊負載不能超載。請注意顎板的重量,見上表1,處理顎板時應謹慎,索具現在應該是繃緊的,但不提升顎板。請遠離懸吊的負載。
8、仔細將顎板(2)從破碎室提升出來。過程中注意預防碾壓危險,請遠離懸吊的負載。
9、將顎板(2)水平放到地上。
最后介紹如何安裝動顎顎板的詳細步驟:
注意!如果計劃同時更換邊護板、動顎護板 (1),則安裝新的顎板前,請分別查看相關零件的安裝與拆解說明。首先做到以下兩點:
1、清潔破碎室邊角。
2、將移動式吊車的吊鉤垂直定位在新顎板(2)上方。
注意!確保吊車能夠移動到顎式破碎上。
懸吊負載
請注意顎板的重量,見上表1。處理顎板時應謹慎,索具現在應該是繃緊的,但不提升顎板。請遠離懸吊的負載。然后按照下列步驟操作:
3、仔細將顎板(2)提升到破碎室中。
4、將顎板(2)放在動顎上。
5、將顎板(2)調整進入正確的位置。
6、將撬桿放在顎板(2)和動顎護板(動顎體)(1)或前墻(靜顎體)之間。
7、松開起吊索具。
8、從起吊孔(1)中取下提升工具(2)的吊鉤。
9、將海面橡膠條或碎布包裝到起吊孔(1)中,防止落塵。 注意!請勿使用廢棉花!
10、拆下撬杠。
11、將兩個撐材放在顎體之間,將顎板固定住,直到上面安裝動顎楔塊,詳細安裝方法可參考本站以前的文章。
好了,關于如何更換顎式破碎機的固定、活動顎板的詳細步驟就介紹到這。如您的破碎機需要更換磨損零件,請咨詢本司客服,獲得顎破配件型號和最新顎破配件價格。
