顎式破碎機破碎室構造和維護須知

所屬分類：破碎機發布時間：2020-03-20本文作者：恒源礦山設備本文來源：bevjemb.cn 點擊量：次 字體：【大中小】

導讀：顎式破碎機的破碎室主要由顎板、動顎護板、動顎楔塊和邊護板構成。接下來介紹一下各部件在顎破設備運行過程中的注意事項，同時為了確保顎破的性能和高性價比的生產，請務必經常檢查如下零件，并在其完全磨損前予以更換。
一、顎板

顎板的磨損圖案和調整對破碎機的性能有很大的影響。破碎機可以安裝具有不同圖案和剖面的顎板來適應不同的破碎負荷顎板常常在一端或在靠近一端的斑點處磨損較嚴重。因此，調換使用（上下顛倒）可延長壽命。

如果顎板底端磨損嚴重，顛倒后，破碎室上部的咬入角有過大的風險。這可能導致材料上的夾持力減小，繼而導致性能下降。如果出現這種情況，上海恒源冶金設備有限公司建議應及時更換顎板。

由于顎板的磨損受多個因素的影響，因此無法就顛倒使用或更換的時間和方法作出統一。應定期檢查磨損圖案，并判斷顛倒或更換顎板的時間。一般而言，如果經常顛倒使用顎板，則磨損將比較均勻，對咬入角的影響也比較小。

圖示：咬入角a

一條簡單的規則是：

– 如果顎板有一部分的齒高減少了 30%（剩余 70%），這時就應該首次開始顛倒。

– 如果顎板的一部分磨損得幾乎與原始齒基水平，則這時應進行第2 次顛倒。

– 在顎板磨損得與齒基水平后，再調換也不會有用處，這時應該更換顎板。

注意！在顎板完全磨損前進行更換，常常是大有裨益的。

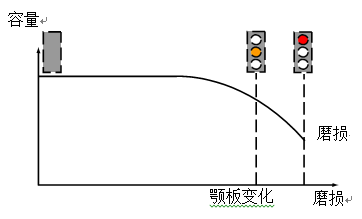

圖示：顎板磨損變化圖

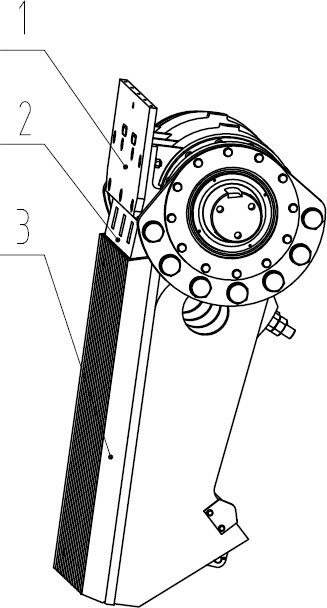

顎式破碎機動顎結構圖

1 動顎護板（僅動顎）

2 動顎楔塊

3 動顎齒板

二、動顎護板

動顎護板（1）安裝在動顎體的上部，用于防止顎體進入過大的石塊。由于這部分暴露于高壓，并受到嚴重磨蝕，因此其可以進行更換。動顎護板（1）是中空的。如果其彎曲或者磨損出現了一個孔，則需要更換。

三、動顎楔塊

動顎楔塊（2）安裝在動顎齒板（3）上面，將顎板鎖定在顎體上。由于該元件暴露于高壓，并受到嚴重磨蝕，因此其可以進行更換。在動顎楔塊（2）不再平直或者與顎板完全接觸時，應進行更換。

四、邊護板
破碎室的四周左端由邊護板（2）保護，右端則由邊護板（1）保護。由于這些部分暴露于高壓，并受到嚴重磨蝕（尤其是破碎室的下部），因此其可以進行更換。在頰板內出現明顯的孔穴時（尤其是底部），應予以更換。

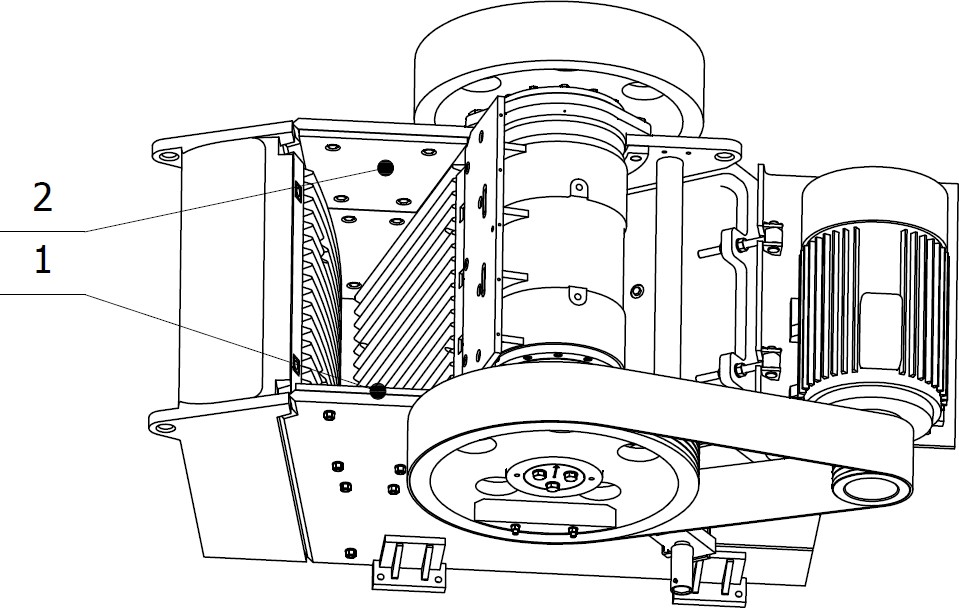

顎式破碎機邊護板

1 右邊護板

2 左邊護板

以上就是顎式破碎機破碎室的結構組成及這些部件的使用須知，這些零件僅可由經過培訓、并得到批準的人員維護，但可以由操作員檢驗。如果您的機器遇到需要更換配件問題，可以聯系本司，我們可以給出合理、滿意的破碎機配件更換方案。
