組建小型碎石生產線的破碎機設備選型方案設計
序言：本條碎石生產線產量為每小時60噸，破碎機設備由上海恒源冶金設備有限公司生產制造，設備配置：懸掛式喂料機、顎式破碎機、細鄂破、圓振動篩、皮帶輸送機和電控柜等，設備總功率200千瓦左右。
一、碎石生產線基本概況：
生產線物料為石灰?guī)r，爆破料，抗壓強度為60-140MPa，兩種成品出料粒度需求分別為：0-10mm和10-50mm。
二、碎石生產線設備型號清單（表一）：
| 序號 | 設備名稱 | 設備型號 |
功率 （kw） |
數量 （臺） |
| 1 | 振動喂料機 | GZD-2500x600 | 2.2x2 | 1 |
| 2 | 顎式破碎機 | PE-400x600 | 30 | 1 |
| 3 | 細鄂破 | PEX-250x1000 | 30 | 1 |
| 4 | 圓振動篩 | 2YZ-1230 | 5.5 | 1 |
| 5 | 輸送機 | B650x15m | 5.5 | 1 |
| B650x16m | 5.5 | 1 | ||
| B400x15m | 3x3 | 3 | ||
| 6 | 電控柜 | 含操作柜 | 89.9 | 1套 |
三、碎石生產線設備介紹：
1、GZD2500×600懸掛式喂料機
1.1、設備概述：
本司生產的懸掛式喂料機具有振動平穩、運行可靠、使用壽命長等特點，可為破碎機械連續、均勻喂料，并對物料進行粗篩分，廣泛應用于選礦、建材、硅酸鹽和化學工業中的破碎、篩分聯合設備中，為下道工序遞給（帶篩分）粒度不大于350mm的礦石和巖石。
該機結構主要由彈簧支架，使機體在支承彈簧上做強制振動，物料則以此振動主動力，在料槽上做滑動及拋擲運動，從而使物料前移而達到給料目的。

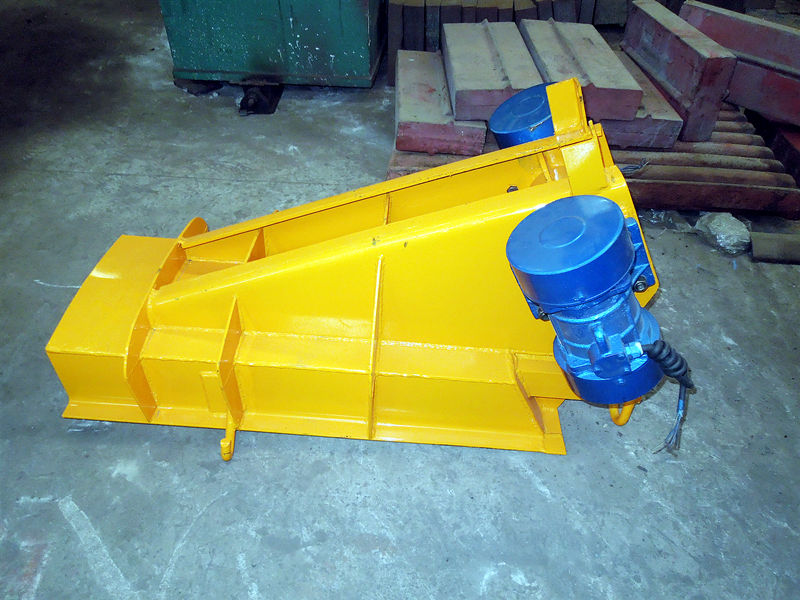

圖一：懸掛式喂料機
1.2、技術參數：
| 設備名稱 | 懸掛喂料機 |
| 設備型號 | GZD2500x600 |
| 處理能力 | 40～100t/h |
| 最大進料粒度 | 350mm |
| 電機功率 | 2.2KW×2 |
2、PE400×600顎式破碎機、細顎式破碎機PEX250×1000
2.1、設備概述：
PE顎式破碎機主要用于對各種礦石和大塊物料的中等粒度破碎，也可用于生產路基所需石料以及建筑用的石子骨料。工作時，電動機通過皮帶輪帶動偏心軸旋轉使動顎周期性的靠近、離開定顎，從而對物料進行擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。
本公司生產的PE顎式破碎機具有破碎比大、產品粒度均勻、結構簡單、操作維護方便、運營費用經濟等特點。廣泛應用于冶金、煤礦、選礦、建材、化工等行業，破碎抗壓強度不超過320兆帕的各種物料。

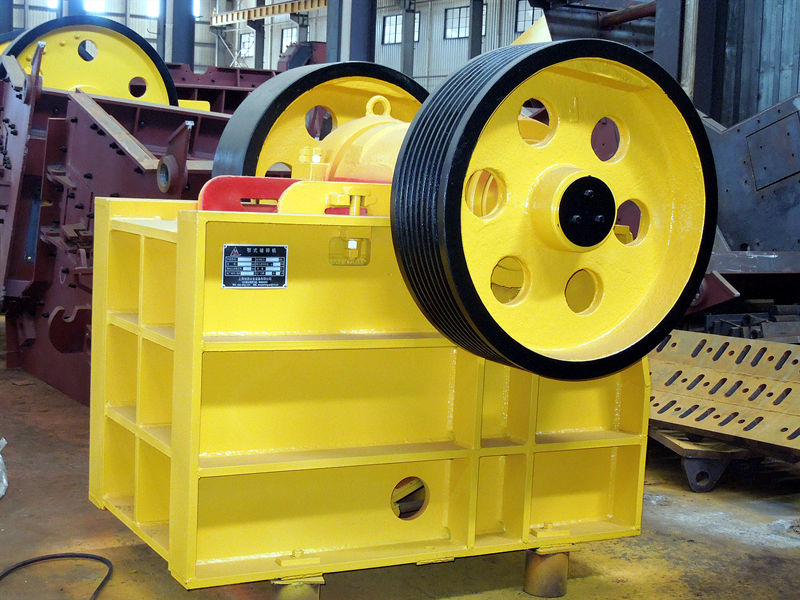

圖二：PE400×600顎式破碎機

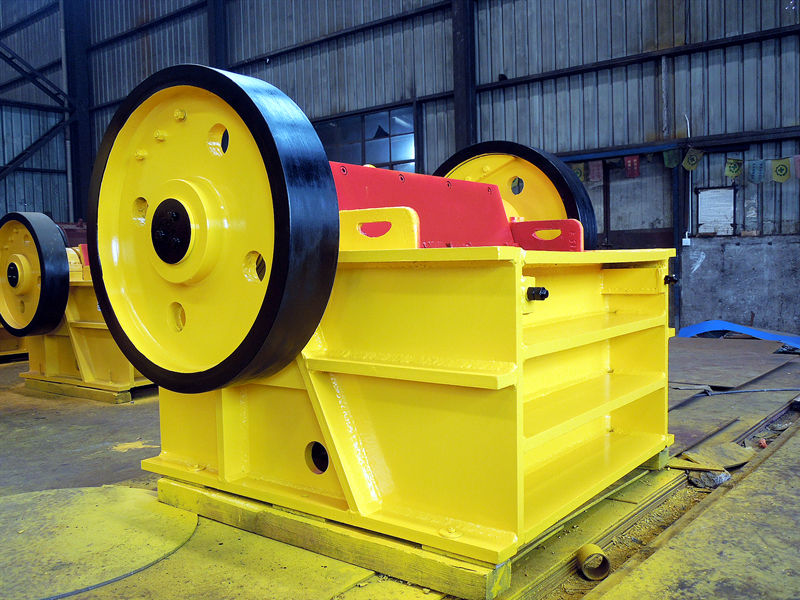

圖三：PEX250×1000細顎式破碎機
2.2、技術參數：
| 設備名稱 | 顎式破碎機 |
| 設備型號 | PE400×600 |
| 處理能力 | 16～64t/h |
| 最大進料粒度 | 340mm |
| 出料調整范圍 | 40～100mm |
| 電機功率 | 30KW |
| 設備名稱 | 細顎式破碎機 |
| 設備型號 | PEX250×1000 |
| 處理能力 | 16～52t/h |
| 最大進料粒度 | 210mm |
| 出料調整范圍 | 25～60mm |
| 電機功率 | 30KW |
3、圓振動篩
3.1、設備概述：
YK/YZ圓振動篩的運動軌跡為圓周運動，是專門為采石場篩分石料設計的，也可用于選煤、選礦、建材、電力、化工等行業作產品分級用。本機為國內新型機種，采用塊偏心激振器及輪胎聯軸器，具有結構合理、激振力強、振動噪音小、易于維修、堅固耐用等特點。
振動篩為現行業較為合理的設計結構，該設備設計激振器使得設備重負荷運行時更加平穩。振動篩4套軸承的結構也保證了設備能承受更重載荷，并且振動篩自身配有4套激振塊，可根據設備負荷隨意調整振動篩震動幅度，達到更好的篩分效率。振動篩內部選用萬向節作為連接方式，此方式能有效地減小物料對電機和振動篩的沖擊，增加電機和軸承的使用壽命。

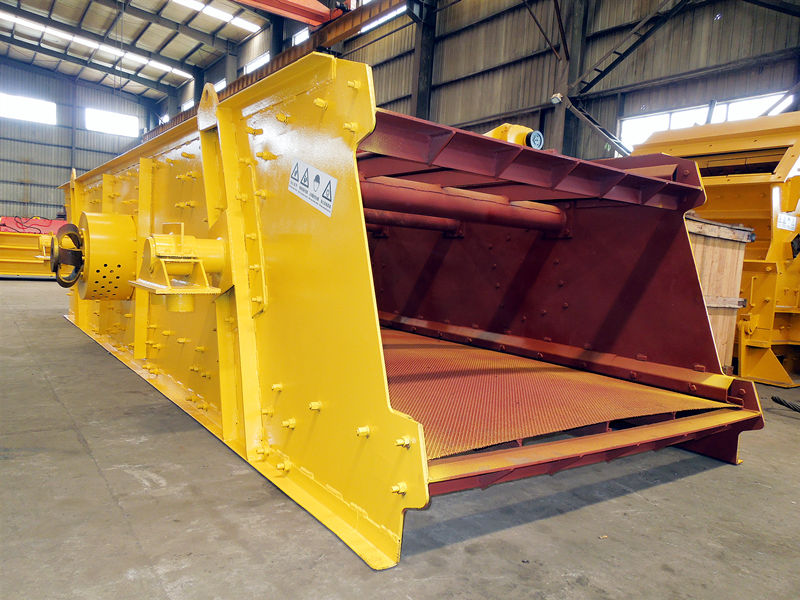

圖四：圓振動篩
3.2、技術參數：
| 設備名稱 | 圓振動篩 |
| 設備型號 | 2YZ1230 |
| 處理能力 | 7.5～80t/h |
| 最大進料尺寸 | 100mm |
| 篩面規格 | 1200×3000mm |
| 電機功率 | 5.5KW |
4、皮帶輸送機
4.1、設備概述：
又稱膠帶輸送機，廣泛應用于家電、電子、電器、機械、煙草、注塑、郵電、印刷、食品等各行各業，物件的組裝、檢測、調試、包裝及運輸?shù)取?/span>
皮帶輸送機具有輸送能力強，輸送距離遠，結構簡單易于維護，能方便地實行程序化控制和自動化操作。運用輸送帶的連續或間歇運動來輸送石料或粉狀、顆狀物料，其運行高速、平穩，噪音低，并可以上下坡傳送。

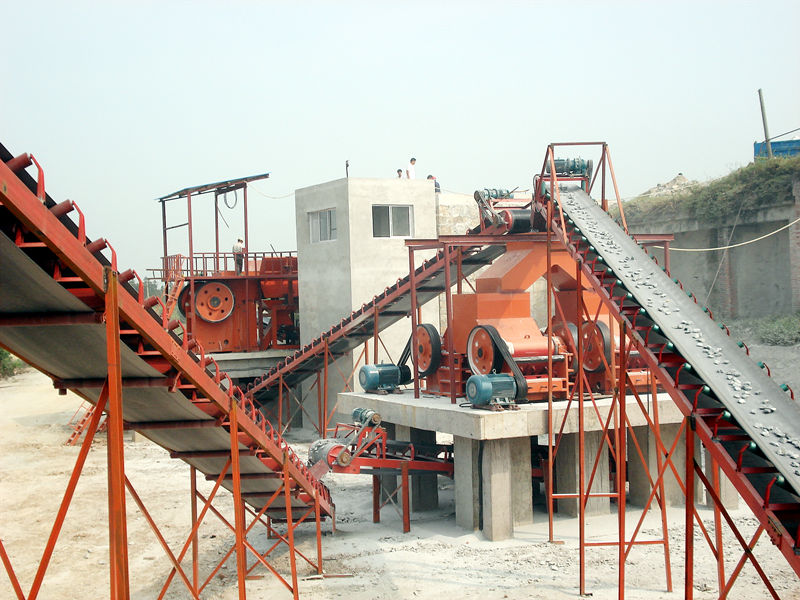

圖五：皮帶輸送機
四、碎石生產線工藝流程圖：

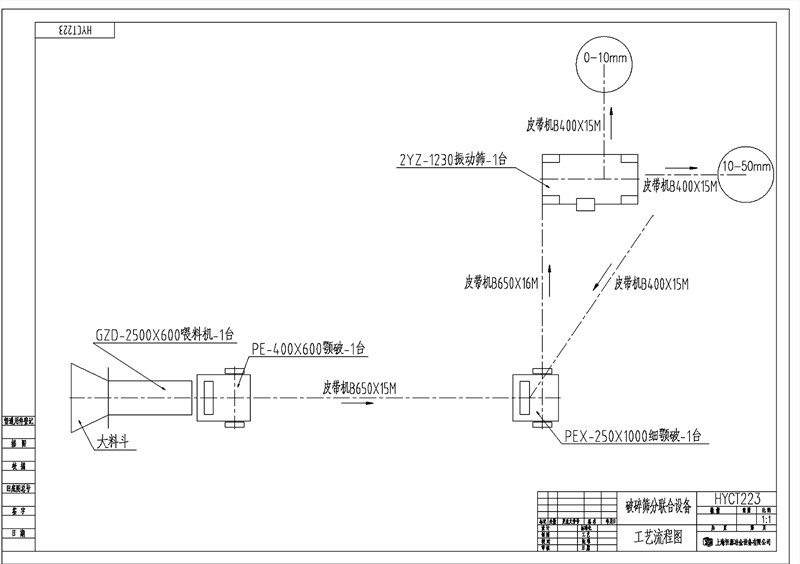

圖六：碎石生產線工藝流程圖
五、碎石生產線設計方案流程介紹：
先由卡車運輸爆破石料進入GZD懸掛給料機，通過給料機輸送至PE400*600顎式破碎機進行頭破粉碎；再由皮帶輸送機把物料輸送至PEX250*1000細顎破內進行二次破碎，此時的物料已經接近需要的顆粒大?。辉偻ㄟ^皮帶輸送機輸送至雙層振動篩進行物料篩分，滿足0-10mm、10-50mm的兩種物料分別通過皮帶機輸送至成品堆料場，不符合粒度大小的繼續通過皮帶輸送機輸送至PEX細顎破進行再次破碎，直至符合粒度要求，形成一個小閉環式的破碎系統。
六、碎石生產線設備安裝和保修條例：
1、設備安裝：
（1）、廠家提供平面布置圖、土建基礎圖、設備安裝圖（在設備進場時提供）；
（2）、廠家負責免費指導安裝調試，用戶負責土建工程、設備安裝的原輔材料、起重設備及人工費用、照明設施、電線、電纜；
2、設備保修：
（1）、本司全面執行國家對產品質量服務的有關要求，對本司產品質量一年內實行“三包”（包修、包換、包退）、“三保”（保證產品質量、保證信守合同、保證優質服務）政策。
（2）、隨時解決用戶反饋的問題。國內客戶保障24小時內解決問題，如果有電話解決不了的問題，本司保證48小時之內派出技術人員趕赴現場（國內），服務結果請用戶簽字確認，并形成服務檔案。
以上就是時產60噸小型碎石生產線的破碎機設備選型配置方案，上海恒源是一家具有20多年豐富經驗的破碎機生產廠家，專注生產各種類型的破碎機設備和破碎篩分聯合設備，同時也給客戶免費設計和優化各種砂石、礦石、碎石生產線方案，我們的技術人員會根據用戶實際需求來科學配置，保證投資小、回本快、利潤大、更環保。作為專業的破碎機設備廠家，我們生產的砂石設備型號全，并量身為用戶設計生產線方案，合理搭配設備，能保障用戶高收益、高回報，詳細的生產線搭配方案和選型標準，歡迎隨時免費在線咨詢。如果您想知道一條碎石生產線設備配置、設計方案、價格多少等破碎機資料信息，可以撥打本司服務熱線或者通過網站留言。
【友情提醒】如果你想購買破碎機組建一條碎石生產線，在選購設備時，需要遵循以下幾個原則：
1、選擇口碑好、質量優、符合自身產量標準的破碎設備；
2、選擇環保、運行低噪音的設備，全面詳細的了解碎石機設備的配套電機功率、設備結構等產品信息；
3、一定要需要選擇一家經驗豐富的破碎機實體生產廠家購買設備，小廠和皮包公司千萬別選，那樣售后服務才能得到保障；
4、注意那些宣傳購買設備能保證用戶獲得很高利潤的廠家，任何設備都不能保證不出問題，好的廠家就是在出問題后能幫助用戶及時解決；還有搞什么免費試機等這種公司，都是宣傳手段而已。
