時產200噸砂石生產線的碎石機設備配置方案及價格
導讀：有客戶咨詢整套砂石生產線設備價格多少，其中破碎機設備型號如何選擇，如何使整條砂石生產線效能發揮到更好，根據這些問題并結合了各種機型的破碎設備的性能特點，也特別針對客戶的物料特性和需求，為用戶免費設計了一套性價比較高的沙石生產線方案作為投資參考。以下整套方案配置和價格由破碎機生產廠家：上海恒源冶金設備有限公司提供參考和比對，希望對客戶有指引作用，價格僅作為參考，根據市場行情會上下波動。
一、砂石生產線基本概況：
本條生產線物料為玄武巖，玄武巖是由火山噴發出的巖漿冷卻后凝固而成的一種致密狀或泡沫狀結構的巖石，莫氏硬度為5～7，屬于中等硬度的物料，因此設備可以選擇顎破+反擊破的破碎設備組合形式。玄武巖具有耐磨、吹水量少、導電性能差、抗壓性強、壓碎值低、抗腐蝕性強、瀝青粘附性強等性能，是發展高鐵及公路運輸?shù)暮霉橇匣?，其?yōu)點是其他石料不可代替的，廣泛應用于修建高速公路、鐵路、機場跑道等建筑工程中。
圖：玄武巖
本條破碎機生產線產量在200噸/小時左右，三種出料分別為：0-5mm（建材用石粉），5-10mm（玄武巖公路骨料），10-15mm（玄武巖建筑骨料）。
圖：0-5mm石粉料
圖：5-10mm公路骨料
圖：10-15mm建筑骨料
二、破碎機設備配置和價格清單：
| 序號 | 設備名稱 | 設備型號 |
功率 KW |
數量 臺 |
銷售價（萬元） |
| 1 | 振動喂料機 | ZSW-490×110 | 15 | 1 | 10 |
| 2 | 顎式破碎機 | PE-750×1060 | 110 | 1 | 35 |
| 3 | 圓振動篩 | 3YK-2470 | 30 | 1 | 19 |
| 4 | 反擊破 | PF-1214 | 132x2 | 2 | 25萬×2臺=50 |
| 5 | 皮帶機 | 批 | 1 | 25 | |
| 6 | 鋼結構件 | 批 | 1 | 22 | |
| 7 | 電控 | 含操作柜 | 套 | 1 | 8 |
| 合計 | 大約169萬元 |
報價說明：
1、此價格為上海工廠交貨價，不包含長途運輸費；
2、合同生效7天內由廠家提供：破碎機平面布置圖、土建基礎圖、破碎機安裝圖（在供方進場時提供）；
3、廠家負責指導安裝調試，需方負責土建工程、設備安裝的原輔材料、起重設備及人工費用、照明設施、電線、電纜等；
4、質量承諾：主機設備保修壹年，除易損件外。
5、本報價有效期為三十天。
三、碎石機設備選型推薦：
1、ZSW490×110振動給料機
1.1、設備簡介：
上海恒源生產的振動給料機具有振動平穩、運行可靠、使用壽命長等性能特點，為各種型號的破碎機械連續、均勻的喂料，能對物料進行粗細篩分作業，廣泛應用于選礦、建材、化學工業中的破碎篩分聯合設備中，為下道工序遞給（帶篩分）粒度不大于630mm的礦石和巖石。

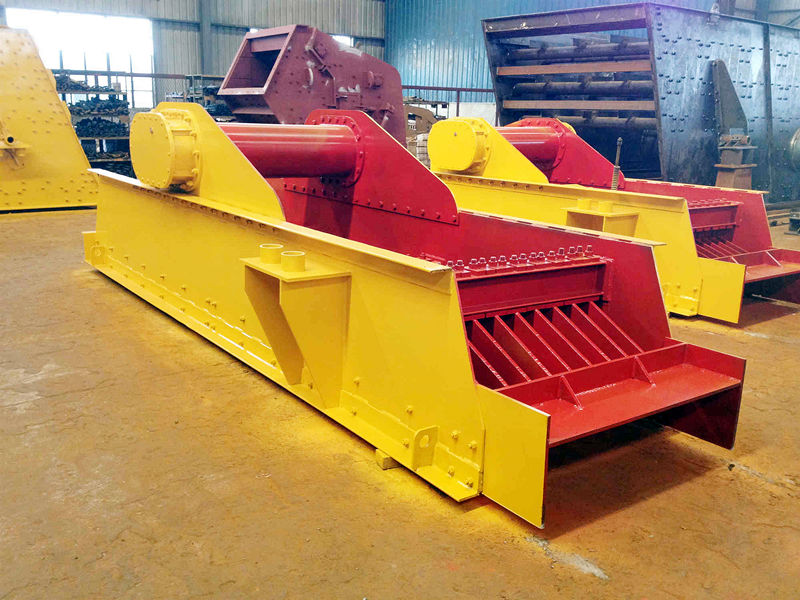

圖：振動給料機
1.2、設備工作原理：
振動給料機主要是由彈簧支架、振動機架、篩條、彈簧、電機振架及電機等零件構成。激振器是由兩個成特定位置的偏心軸以齒輪相嚙合組成，裝配時必須使兩齒輪標記相嚙合，通過電機驅動，使兩偏心軸旋轉，從而產生巨大合成的直線激振力，使機體在支承彈簧上做強制振動，物料則以此振動主動力，在料槽上做滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小料可通過篩條間隙而落下，可不經過下道的破碎工序，起到了篩分的效果。
點擊觀看：振動給料機工作原理
1.3、設備技術參數：
| 設備名稱 | 振動喂料機 |
| 設備型號 | ZSW490×110 |
| 處理能力 | 120～280t/h |
| 最大進料粒度 | 630mm |
| 電機功率 | 15KW |
1.4、說明書下載：
1.5、振動給料機現場圖片
圖：振動給料機現場
2、PE750×1060顎式破碎機
2.1、設備簡介：
PE750×1060顎式破碎機主要用于對各種礦石和大塊物料的中等粒度破碎，主要用于生產路基所需砂石骨料以及建筑用的石子骨料。此機型設備被廣泛應用于冶金、煤礦、選礦、建材、化工等行業，能破碎抗壓強度不超過320兆帕的各種礦石和巖石物料。PE顎式破碎機具有破碎比大、產品粒度均勻、結構簡單、操作維護方便、運營費用經濟等特點。

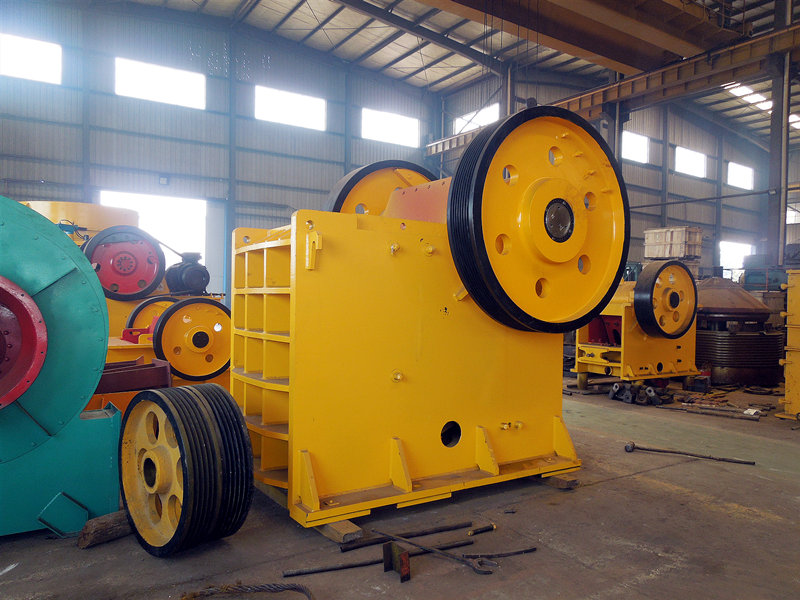

圖：PE750*1060顎式破碎機
上海恒源顎式破碎機的固定齒板、活動齒板都采用單段式，能有效提高設備備件使用效率和減少更換備件的工程量，有效增加備件使用壽命；皮帶輪和飛輪選用脹緊套聯結能方便設備操作和設備后期維護。
2.2、設備工作原理：
顎式破碎機工作時，電動機通過皮帶輪帶動主機偏心軸旋轉，使顎破的動顎周期性的靠近、離開定顎，從而對石料進行擠壓、搓、碾等多重破碎動作，使物料由大變小，逐漸下落，直至從排料口排出。
點擊觀看：顎式破碎機工作原理
2.3、設備技術參數：
| 設備名稱 | 顎式破碎機 |
| 設備型號 | PE750×1060 |
| 處理能力 | 115～210t/h |
| 最大進料粒度 | 630mm |
| 出料調整范圍 | 80～140mm |
| 電機功率 | 110KW |
2.4、設備說明書下載：
2.5、顎式破碎機現場圖片

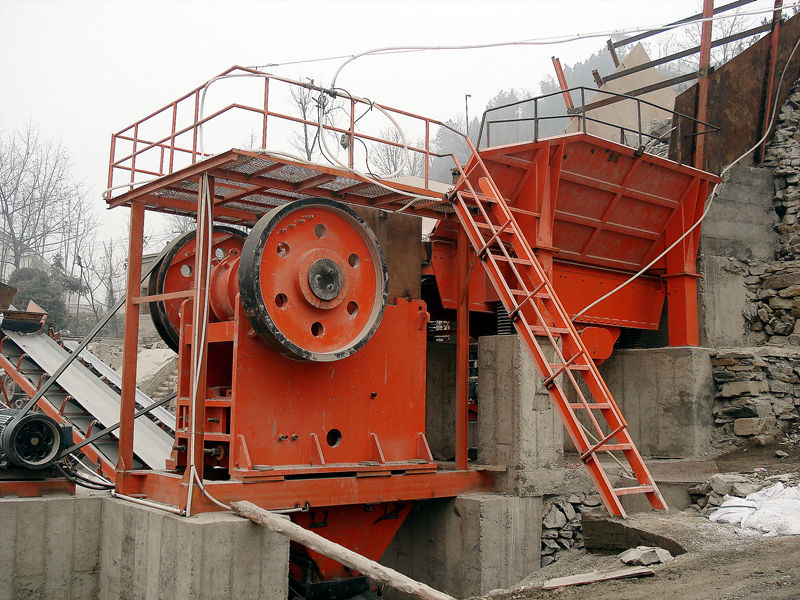

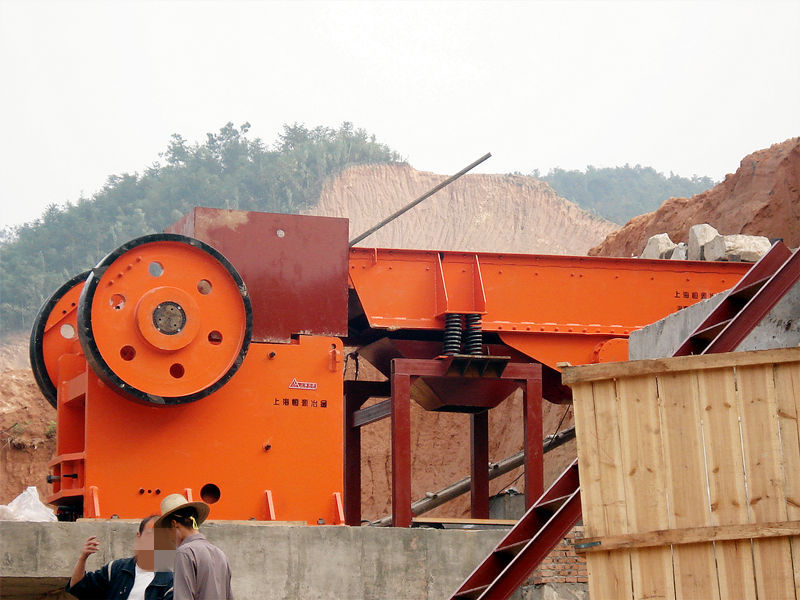

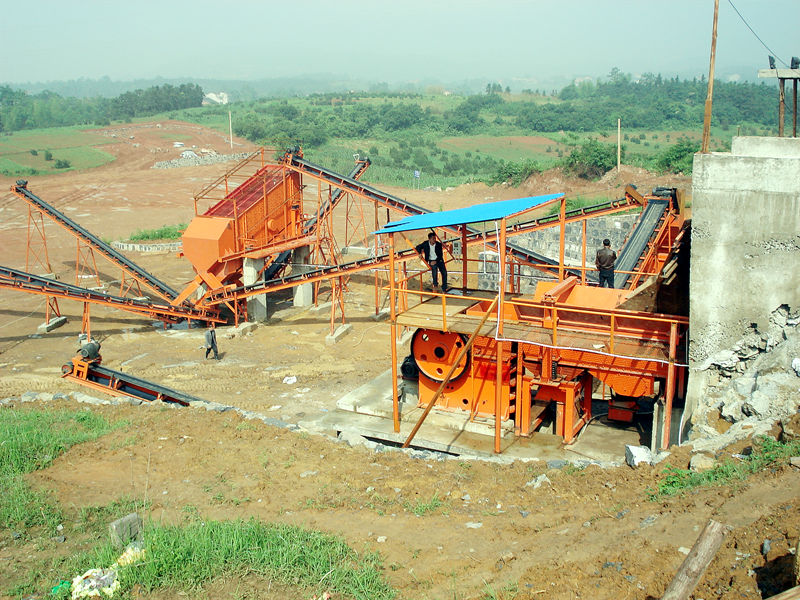

圖：顎式破碎機現場
3、3YK2470圓振動篩
3.1、設備簡介：
3YK系列圓振動篩的運動軌跡為圓周運動，是專門為采石場篩分石料設計的，也可用于選煤、選礦、建材、電力、化工等行業作產品分級篩選用。新型號的振動篩采用塊偏心激振器及輪胎聯軸器，具有結構先進、激振力強、振動噪音小、易于維修、堅固耐用等性能特點。

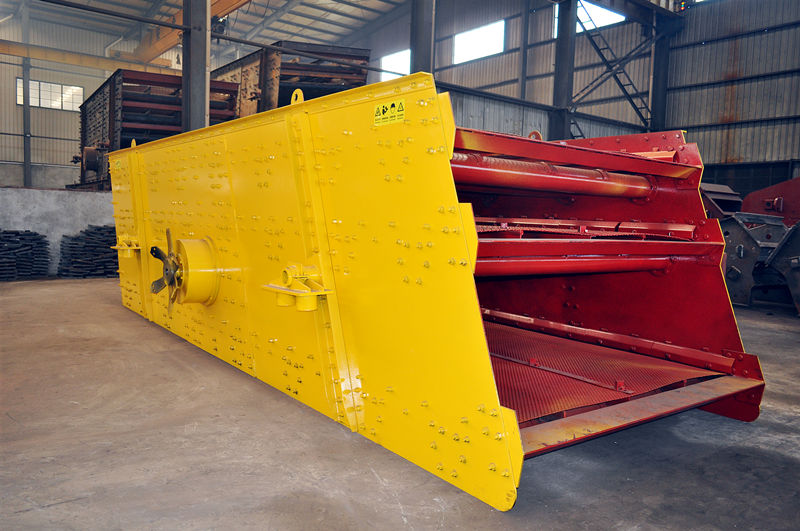

圖：3YK2470振動篩
上海恒源生產的YK系列振動篩由篩箱、支承裝置、振動器、聯軸器（三角帶）、電動機等主要構件組成。振動篩結構設計成熟合理，該設備的激振器使得設備重負荷運行時更加平穩。振動篩4套軸承的結構也保證了設備能承受更重載荷，并且振動篩自身配有4套激振塊，可根據設備負荷隨意調整振動篩震動幅度，達到更好的篩分效率。振動篩內部選用萬向節作為連接方式，此方式能有效地減小物料對電機和振動篩的沖擊，增加電機和軸承的使用壽命。
3.2、設備工作原理：
YK系列圓振動篩的激振器安裝在篩框的側板上，當物料進入篩面后，同篩框一起形成參振質量，在隔振彈簧支承下，構成整個振動系統。激振器的主軸兩端分別裝有對稱相等的偏心質量，機器在兩端軸承支承下，由輪胎聯軸器傳遞電機的動力驅使激振器主軸轉動，通過鍵聯接，帶動軸端上的兩組偏心塊轉動，產生一定的離心力，促使整個參振質量作橢圓軌跡振動。
點擊觀看：圓振動篩工作原理
3.3、設備技術參數：
| 設備名稱 | 圓振動篩 |
| 設備型號 | 3YK2470 |
| 處理能力 | 150～600t/h |
| 最大進料尺寸 | 300mm |
| 篩面規格 | 2400×6000mm |
| 電機功率 | 30KW |
3.4、設備說明書下載：
3.5、圓振動篩現場圖片

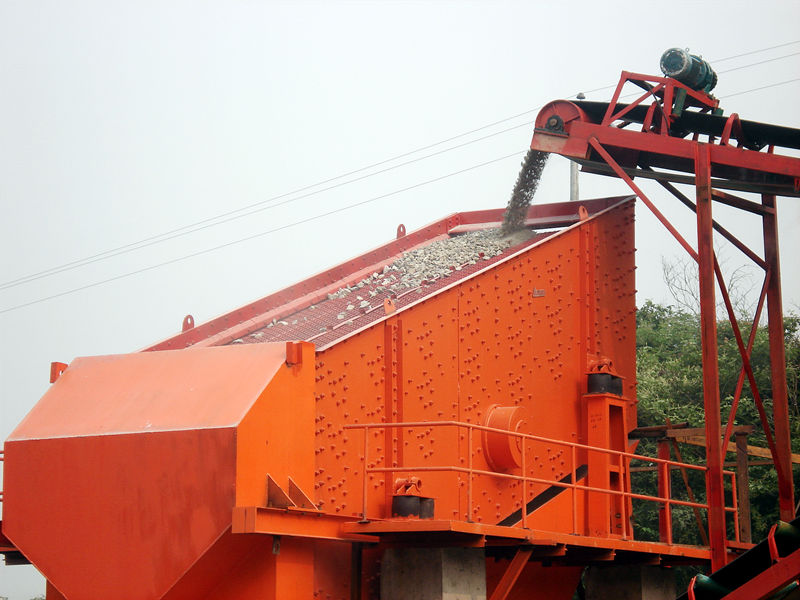

圖：圓振動篩現場
4、PF1214反擊式破碎機
4.1、設備簡介：
PF1214反擊式破碎機主要適用于礦山、建筑、建材、化工、電力、冶金等行業，破碎抗壓強度不超過250Mpa的礦石及石灰石、長石、爐渣、焦炭、煤等。本機不宜用于表面水分在8-10%的礦石或粘性物料的破碎。

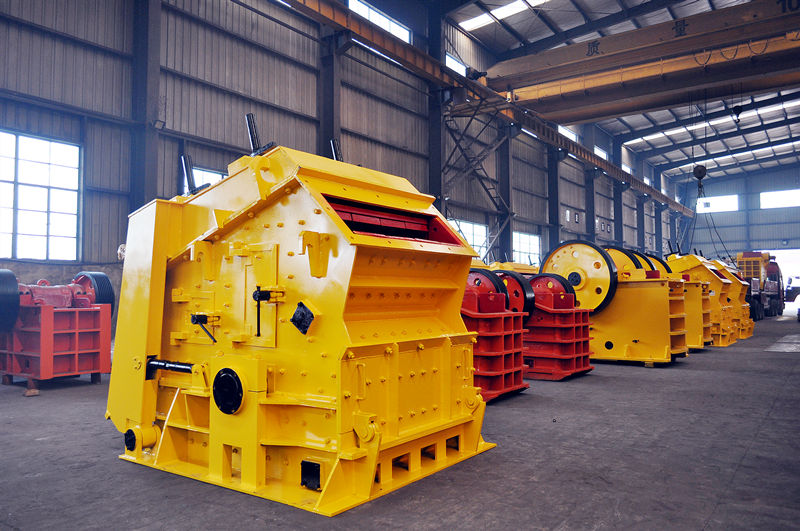

圖：PF1214反擊式破碎機
4.2、設備工作原理：
PF反擊破結構是由底座、前箱架、后箱架、轉子、液壓翻蓋開啟裝置等部件組成。工作時，電動機通過三角皮帶帶動轉子軸，物料即由于旋轉轉子上的板錘的高速沖擊而被破碎，并被拋向反擊襯板再次破碎，然后又從反擊面上彈回到板錘作用區后被再次破碎，這個過程反復進行，直到物料被破碎至所需粒度，物料從進料口到第一破碎腔破碎，再進入第二破碎腔；第三腔為整形腔，物料在該腔將物料做一定程度上整形。當破碎后的礦石粒度小于板錘與反擊板之間的縫隙時，就從機內下部排出，即為破碎后的產品。
點擊觀看：反擊式破碎機工作原理
4.3、設備技術參數：
| 設備名稱 | 反擊破 |
| 設備型號 | PF1214 |
| 處理能力 | 100-160t/h |
| 最大進料 | 350mm |
| 電機功率 | 132KW |
4.4、設備說明書下載：
4.5、反擊式破碎機現場圖片

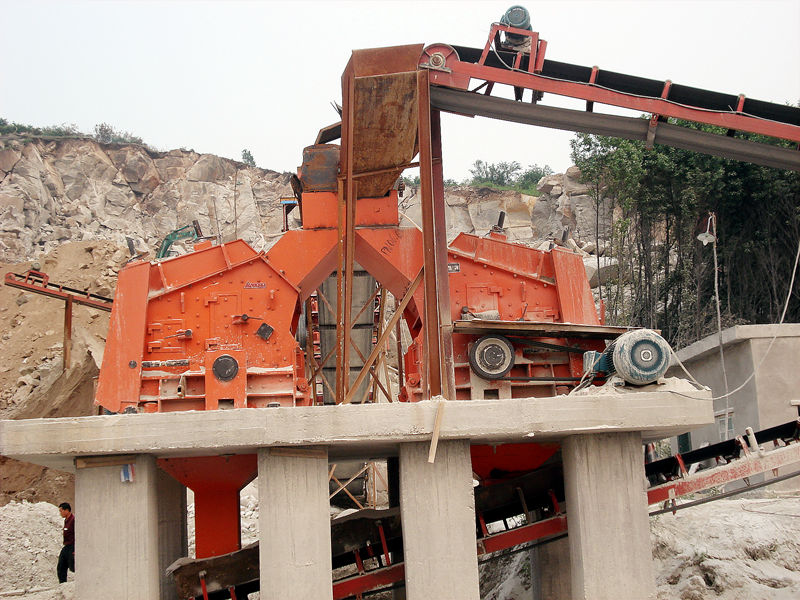

圖：反擊式破碎機現場
四、時產200噸砂石生產線工藝流程圖：

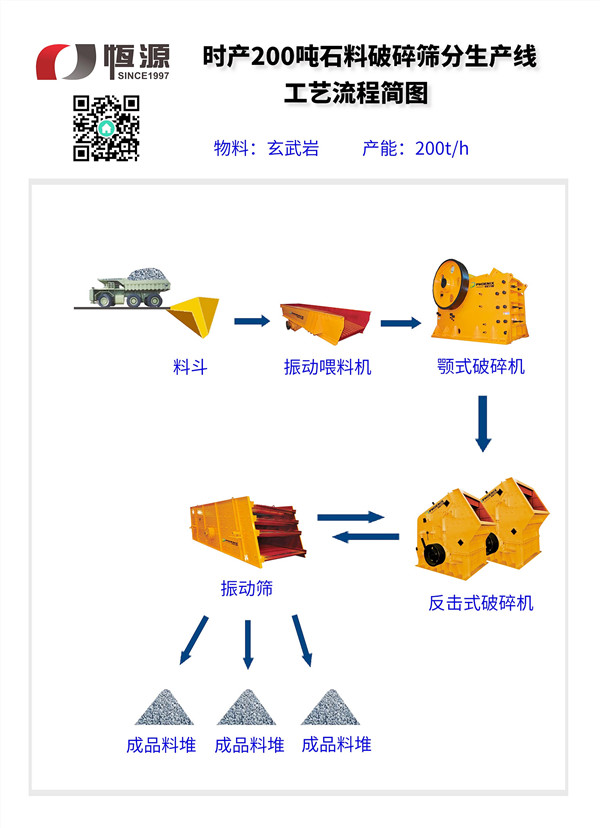

圖：砂石生產線工藝流程圖
五、整套沙石生產線設計方案流程介紹：
本生產線流程是先由卡車將玄武巖加工物料倒入料斗內，料斗內原料逐步進入到ZSW490*110振動給料機內，振動輸送至PE750*1060顎式破碎機內進行頭破粗碎作業，顎破排料口排出60mm-160mm的粗破料，通過皮帶輸送機輸送至2臺PF1214反擊式破碎機內進行二次反擊擊打破碎，反擊破排料口排出的成品料通過皮帶機輸送至1臺3YK2470振動篩進行分級篩分。篩分后符合骨料粒度要求的，通過皮帶輸送機輸送至料堆場，不符合粒度的繼續被輸送至反擊破進行二次破碎加工，循環往復直至符合粒度需求。
振動篩篩分分級作業分別篩選出0-5mm（建材用石粉料）、5-10mm（公路骨料）和10-15mm（建筑骨料），后兩種骨料的粒度尺寸可以根據應用范圍而設定反擊破設備排料口出料粒度。

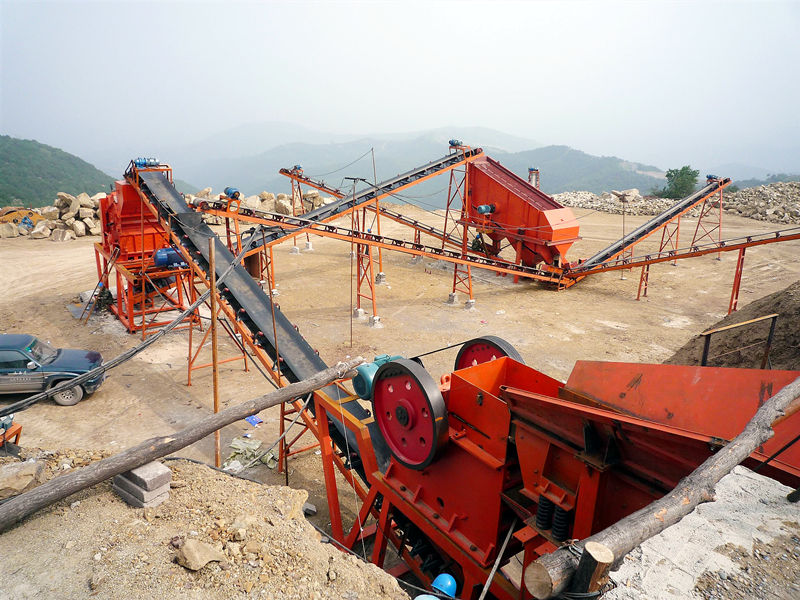

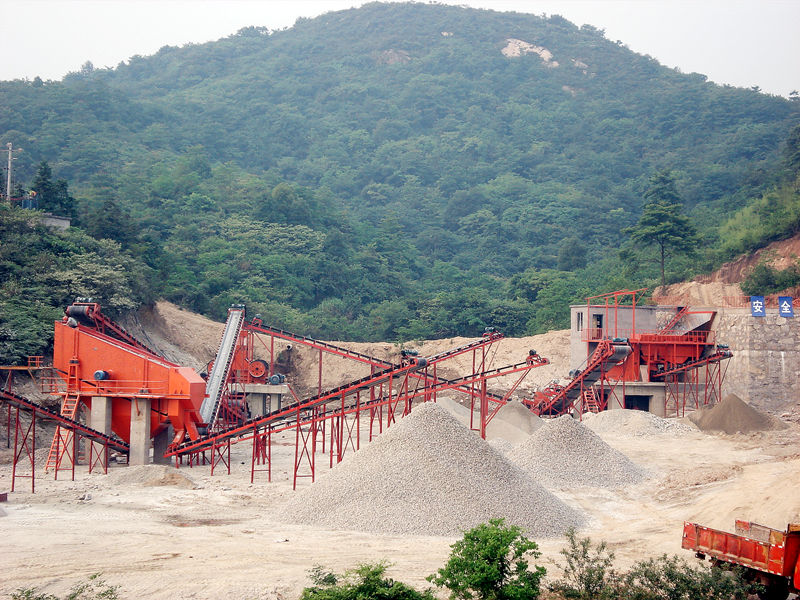

六、其它相似配置的砂石生產線現場案例圖：

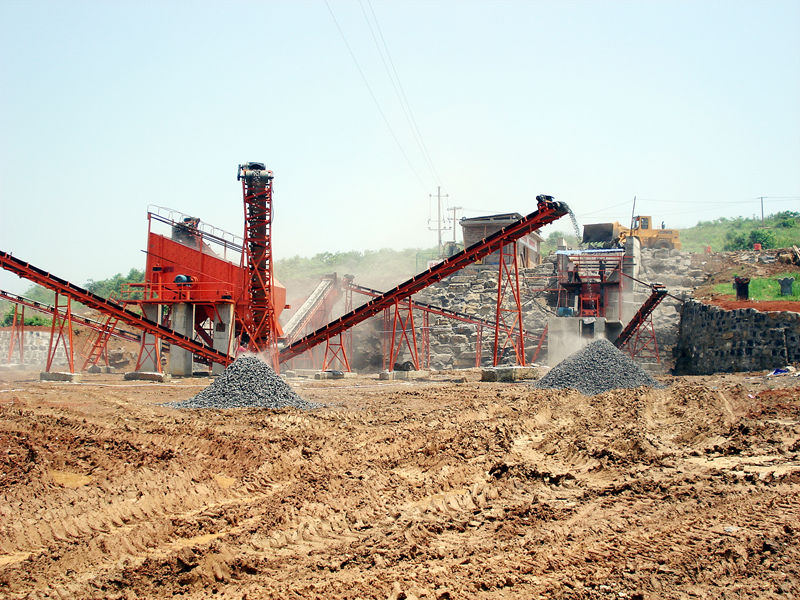

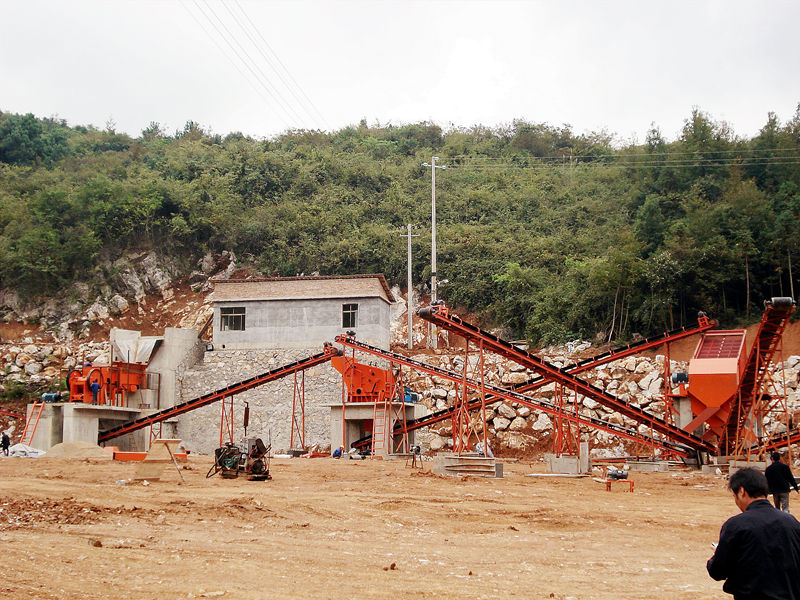

圖：福建閩清砂石生產線案例

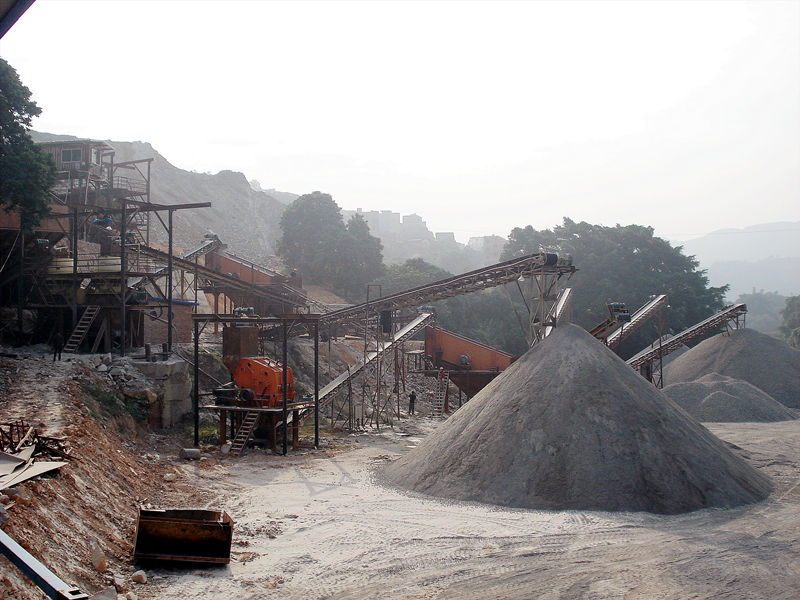

圖：貴州馬家灣砂石生產線案例

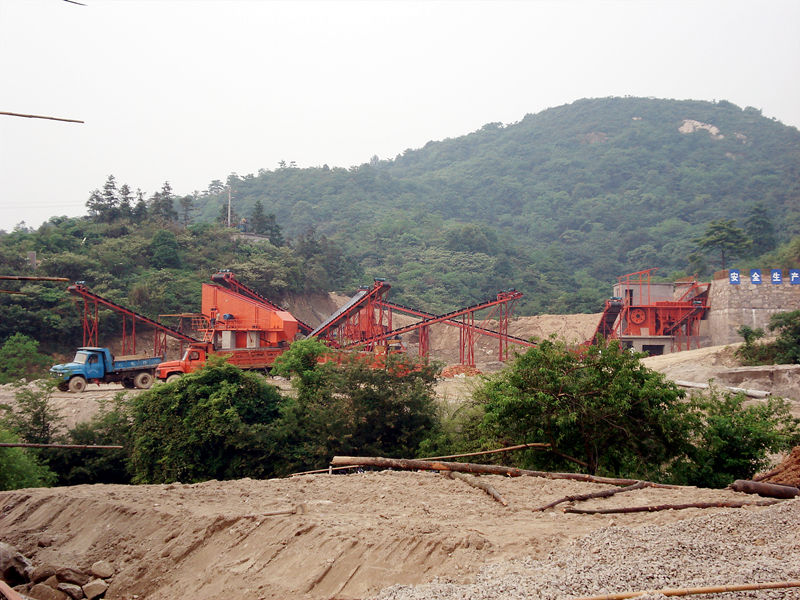

圖：湖南雙峰青樹坪砂石生產線案例
圖：寧夏石嘴山砂石生產線案列
圖：廣西河池砂石生產線案例
圖：江西鷹潭砂石生產線案例
以上只是部分案例，由于篇幅原因，上海恒源在全國各地的砂石生產線案例還有很多就不一一介紹了，詳細配置方案和價格可以咨詢恒源公司客服熱線。
七、整套砂石生產線售后服務保障：
1、全面執行ISO9001有關服務的要求。對上海恒源冶金有限公司產品質量一年內實行“三包”（包修、包換、包退）、“三保”（保證產品質量、保證信守合同、保證優質服務）。
2、隨時解決用戶反饋的問題，有關售后服務工作，保證在48小時之內派出合適人員趕赴現場（國內），服務結果請用戶簽字確認，并形成服務檔案。
總結：以上就是時產200噸的砂石生產線中運用到的破碎機設備配置選型方案設計及價格，上海恒源冶金設備有限公司是一家具有20多年豐富經驗的砂石料破碎機生產制造企業，生產各種類型的碎石機設備和和石料破碎篩分聯合設備，同時也給用戶免費設計和優化各種砂石生產線方案，公司技術人員會根據用戶實際情況來科學配置，讓破碎生產線投資小、回本快、利潤大、更環保，達到預期的效果。
作為一家大型的破碎機生產廠家，我們生產的石料破碎機型號全、質量優、保修服務到位，并可以為用戶量身設計方案，合理搭配，保障用戶高收益、高回報，詳細的其它碎石生產線搭配方案和設備選型，可以隨時免費在線咨詢。如果您想知道一條碎石生產線所需的整套設備價格，也可撥打本司產品服務咨詢熱線或通過網站留言詢價。
【友情提醒】如果你想組建一條石料破碎生產線，完全不懂怕被人“坑”的話，在選購石料破碎機時可遵循以下幾個原則：
1、選擇新型的砂石設備，落后淘汰的設備不能選，要多了解市場上比較新型的砂石生產設備信息；
2、選擇環保節能、符合自身產量標準的碎石設備；多了解機器的各種參數，比如設備產量、配套電機功率、設備結構等產品信息；
3、要選擇經驗豐富的，具有一定生產能力的破碎機實體廠家購買設備，小廠、二手轉賣、皮包公司不要選，要選擇有實力的碎石機生產廠家，售后服務才能得到保障，在購買設備后期生產中遇到任何技術問題，實體廠家都可以投入大量的人力和物力去幫您解決問題，盡快恢復生產；
4、注意那些夸大宣傳購買設備一定能保證用戶獲得很高利潤的廠家，任何碎石機設備都不可能完美的，免費試機等都是宣傳手段而已。
文章屬于上海恒源冶金設備有限公司原創首發，本司保留對此文中涉及到的產品、案例圖片和文字信息等知識產權的法律訴訟權利，請尊重原創、保護原創，需轉載或復制的單位或個人標注文章來源！
